聚合价值流分析

This page contains information related to upcoming products, features, and functionality. It is important to note that the information presented is for informational purposes only. Please do not rely on this information for purchasing or planning purposes. The development, release, and timing of any products, features, or functionality may be subject to change or delay and remain at the sole discretion of GitLab Inc.

本页面提供了关于价值流分析（VSA）聚合后端的高级概述。

当前状态

自GitLab 15.0起，聚合后端在组级别默认使用。

动机

聚合后端的目的是解决VSA功能的性能限制，并为长期发展做好准备。

我们的主数据库未针对分析工作负载进行优化。执行长时间运行的查询可能会影响应用的可靠性。对于大型组，当前的实现（旧后端）速度较慢，在某些情况下，由于配置的语句超时（15秒），甚至无法加载。

旧后端的数据库查询通过IssuableFinders类直接使用核心领域模型：（MergeRequestsFinder 和 IssuesFinder）。随着date range filters请求的变更，从性能角度来看，这种方法已不再可行。

聚合VSA后端的优势：

  • 更简单的数据库查询（减少JOIN操作）。
  • 更快的聚合速度，仅需访问单个表。
  • 可引入更多聚合以提升首屏加载时间。
  • 大型组（包含许多子组、项目、问题和合并请求）的性能更好。
  • 支持数据库分解。VSA相关的数据库表可独立存放在单独的数据库中，所需开发工作量最小。
  • 支持键集分页，这对导出数据很有用。
  • 可实现更复杂的事件定义。
    • 例如，开始事件可以是两个时间戳列，系统将使用最早的值。
    • 示例：MIN(issues.created_at, issues.updated_at)

示例配置

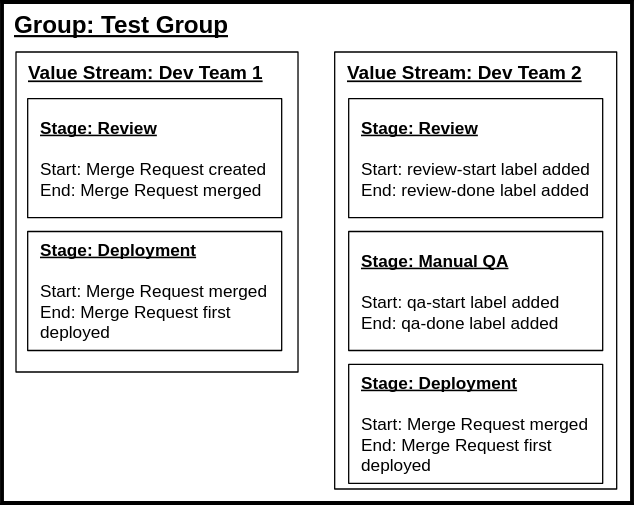

VSA对象层级示例

在此示例中，为两个团队设置了两个独立的价值流，这两个团队在使用不同的开发流程的Test Group（顶级命名空间）内。

第一个价值流使用基于标准时间戳的事件来定义阶段。第二个价值流使用标签事件。

示例中的每个价值流和阶段项都会持久化到数据库中。请注意，两个价值流的Deployment阶段相同；这意味着两者的底层stage_event_hash_id相同。stage_event_hash_id减少了后端收集的数据量，并在数据库分区中发挥关键作用。

我们预计价值流和阶段很少会更改。当阶段（开始和结束事件）发生变化时，聚合数据会过时。这可以通过每天进行的定期聚合来解决。

功能可用性

聚合VSA功能在组和项目级别可用，但聚合后端仅对Premium和Ultimate客户开放，因为数据存储和计算成本较高。存储非规范化、聚合后的数据需要大量磁盘空间。

聚合价值流分析架构

聚合VSA后端的核心思想是分离：VSA数据库表和查询不直接使用核心领域模型（Issue、MergeRequest）。这使得我们可以独立于应用的其他部分来扩展和优化VSA。

该架构由两个主要机制组成：

  • 定期数据收集与加载（在后台进行）。
  • 查询收集到的数据（由用户触发）。

数据加载

VSA 的聚合特性源于定期数据加载。系统会查询核心领域模型来收集阶段和时间戳数据，这些数据会被定期插入到 VSA 数据库表中。

针对拥有 Premium 或 Ultimate 许可证的每个顶级命名空间的概览：

  1. 加载组内的所有阶段。
  2. 遍历问题和合并请求记录。
  3. 基于阶段配置（开始和结束事件标识符）收集时间戳数据。
  4. 将数据 INSERT 或 UPDATE 到 VSA 数据库表中。

数据加载由 Analytics::CycleAnalytics::DataLoaderService 类实现。有些组包含大量数据，为了避免给主数据库造成过载，该服务采用分批操作并强制执行严格的应用限制：

  • 分批加载记录。
  • 分批插入记录。
  • 当达到限制时停止处理，安排后台作业稍后继续处理。
  • 从特定点继续处理数据。

数据加载目前是手动执行的。一旦功能准备就绪，系统将通过 cron 作业定期调用该服务（此部分尚未实现）。

记录迭代

分批迭代通过 高效的 IN 运算符 实现。后台作业会扫描组层次结构中所有问题和合并请求记录，按 updated_at 和 id 列排序。对于已聚合的组，DataLoaderService 会从特定点继续聚合，从而节省时间。

每次迭代都会收集时间戳数据。DataLoaderService 会确定组层次结构中配置的阶段事件，并构建查询以选择所需的时间戳。阶段记录知道配置了哪些事件，而事件则知道如何选择时间戳列。

收集到的阶段事件示例如下：合并请求合并、合并请求创建、合并请求关闭。

用于加载时间戳的生成 SQL 查询：

SELECT
  -- 列表取决于配置的阶段
  "merge_request_metrics"."merged_at",
  "merge_requests"."created_at",
  "merge_request_metrics"."latest_closed_at"
FROM "merge_requests"
LEFT OUTER JOIN "merge_request_metrics" ON "merge_request_metrics"."merge_request_id" = "merge_requests"."id"
WHERE "merge_requests"."id" IN (1, 2, 3, 4) -- ID 来自分批查询

merged_at 列位于单独的表（merge_request_metrics）中。Gitlab::Analytics::CycleAnalytics::StagEvents::MergeRequestMerged 类会将自身添加到一个作用域中，以便在不影响行数的情况下加载数据（使用 LEFT JOIN）。这种行为通过 include_in 方法为每个 StageEvent 类实现。

数据收集查询基于事件级别运行。它会从阶段中提取事件时间戳，并确保不会多次收集相同的数据。上述事件可能来自以下阶段配置：

  • 合并请求创建 → 合并请求合并
  • 合并请求创建 → 合并请求关闭

其他组合也可能存在，但我们阻止了无意义的组合，例如：

  • 合并请求合并 → 合并请求创建

创建时间总是先发生，因此这种阶段始终会报告负时长。

数据范围

数据收集会扫描并处理组层次结构中所有问题和合并请求记录，从顶级组开始。这意味着，如果一个组仅在子组中有一个价值流，我们仍会收集该组层次结构中所有问题和合并请求的数据。这旨在简化数据收集机制。此外，研究显示大多数组的层次结构会在顶级配置阶段。

在数据收集过程中，收集到的时间戳数据会被转换为行。对于每个配置的阶段，如果存在开始事件时间戳，系统会插入或更新一条事件记录。这使我们能够通过统计所有问题和合并请求的数量，并将其乘以阶段数量来确定每组插入行的上限。

数据一致性考量

由于数据收集的异步特性，数据一致性问题必然会出现。这是一种权衡，它显著提升了查询性能。我们认为，对于分析工作负载而言，数据的轻微延迟是可以接受的。

在发布前，我们计划在 VSA 页面实现一些指标，显示最近的后端活动。例如，显示上次数据收集时间戳和上次一致性检查时间戳的指标。
